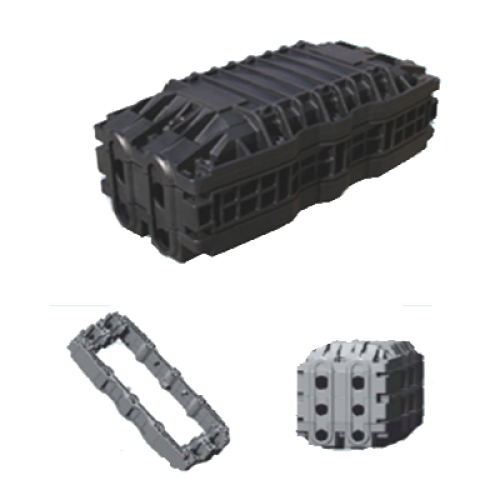

La caja de empalmes estanca de cables de fibra óptica, modelo GK-403A, permite el empalme de cables de fibra óptica o sangrado de cables con los niveles máximos de calidad, fiabilidad y estanqueidad (IP68), tanto en instalaciones de redes troncales de fibra como en redes de distribución. El modelo básico permite fusionar hasta 2 cables de entrada y 2 de salida, con una capacidad máxima estándar de 96 fusiones, obtenida mediante 4 bandejas de empalmes de 24 fusiones cada una. Su diseño exclusivo permite incorporar elementos intermedios (de 54mm de espesor) para incrementar su capacidad a 8 cables/144 fusiones o 12 cables/192 fusiones Sus propiedades y accesorios permiten su instalación directamente enterrado en tierra, instalación en arquetas, en pared o en instalaciones aéreas. Sus características mecánicas le confieren una alta resistencia a impactos y compresión, así como a la penetración de agua. El sellado especial permite múltiples ciclos de apertura para reparación/mantenimiento, conservando inalteradas sus características aislantes.
CARACTERÍSTICAS
|
SS |
SD |
DD |
| Número de puertos |
2+2 |
4+4 |
6+6 |
| Nº de bandejas empalme |
4 |
6 |
8 |
| Capacidad bandeja |
24C (max. 48C) |
24C (max. 48C) |
24C (max. 48C) |
| Capacidad de empalmes |
96C /192C |
144C /288C |
192C /384C |
| Largo (mm) |
435 |
435 |
435 |
| Ancho (mm) |
205 |
205 |
205 |
| Alto (mm) |
113 |
167 |
221 |
| nº de mid-plates |
0 |
1 |
2 |
| Peso (kg) |
2.8 |
3.8 |
4.8 |
| Diámetros de cable |
6mm – 20mm |
6mm – 20mm |
6mm – 20mm |
| Grado IP |
IP68 |
IP68 |
IP68 |
| Temperatura de trabajo |
40ºc ~ +70ºc |
40ºc ~ +70ºc |
40ºc ~ +70ºc |
